Mobilmod ST-135 | Çelik Mobil İskele Sistemi
H Tipi

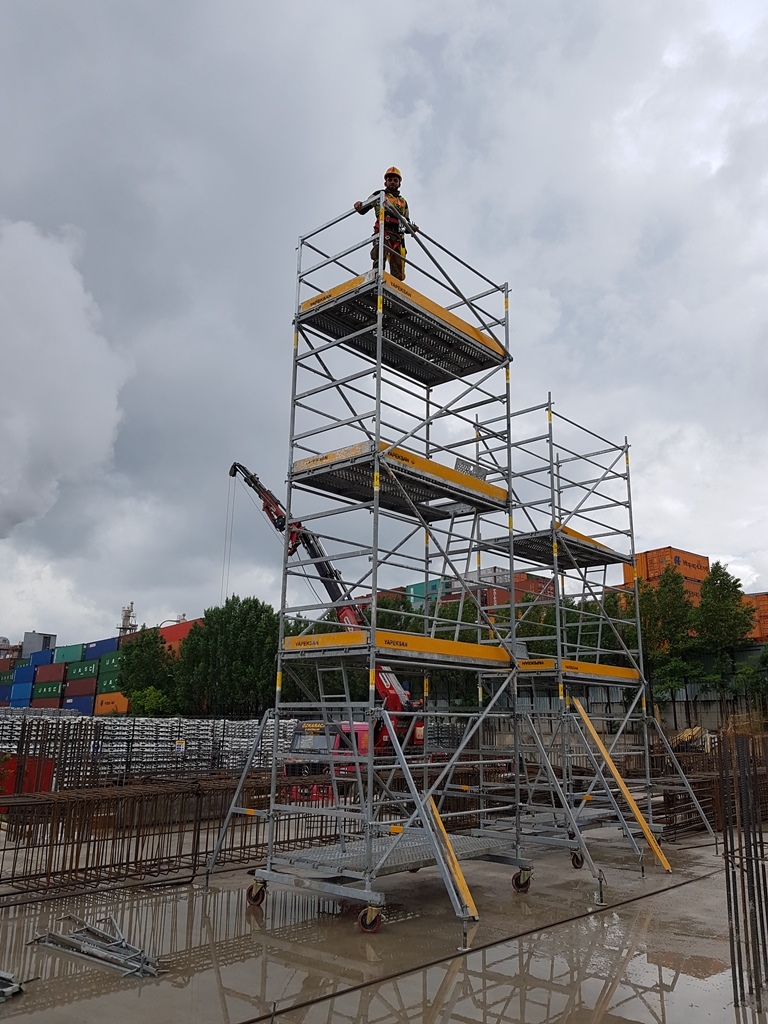

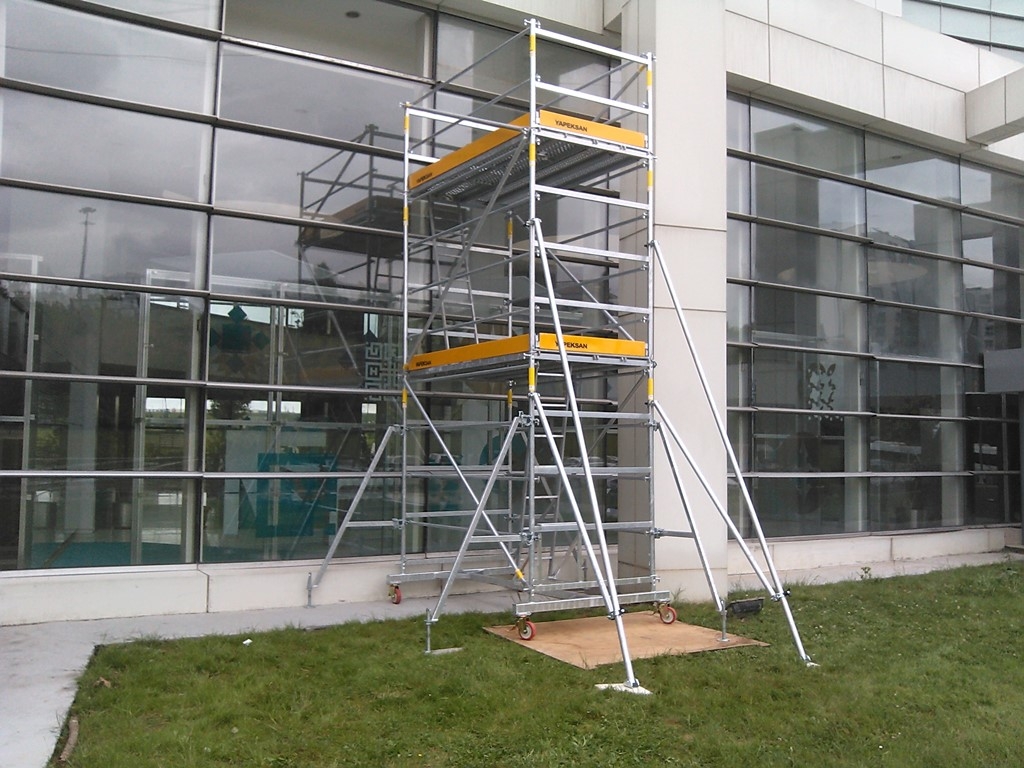

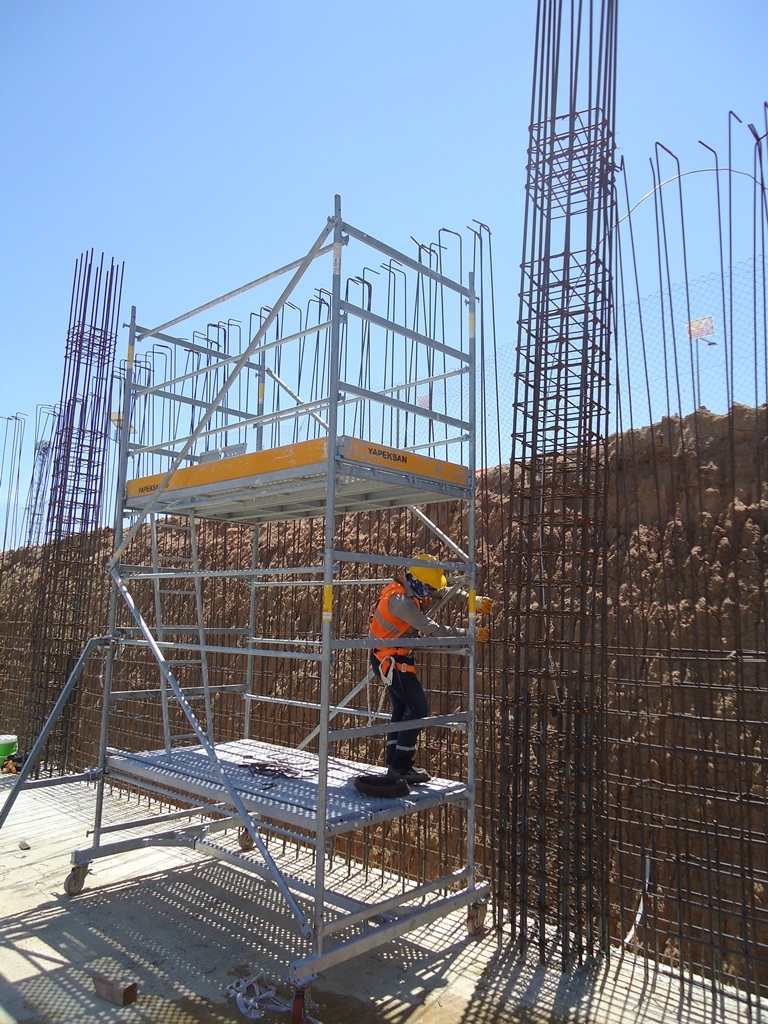

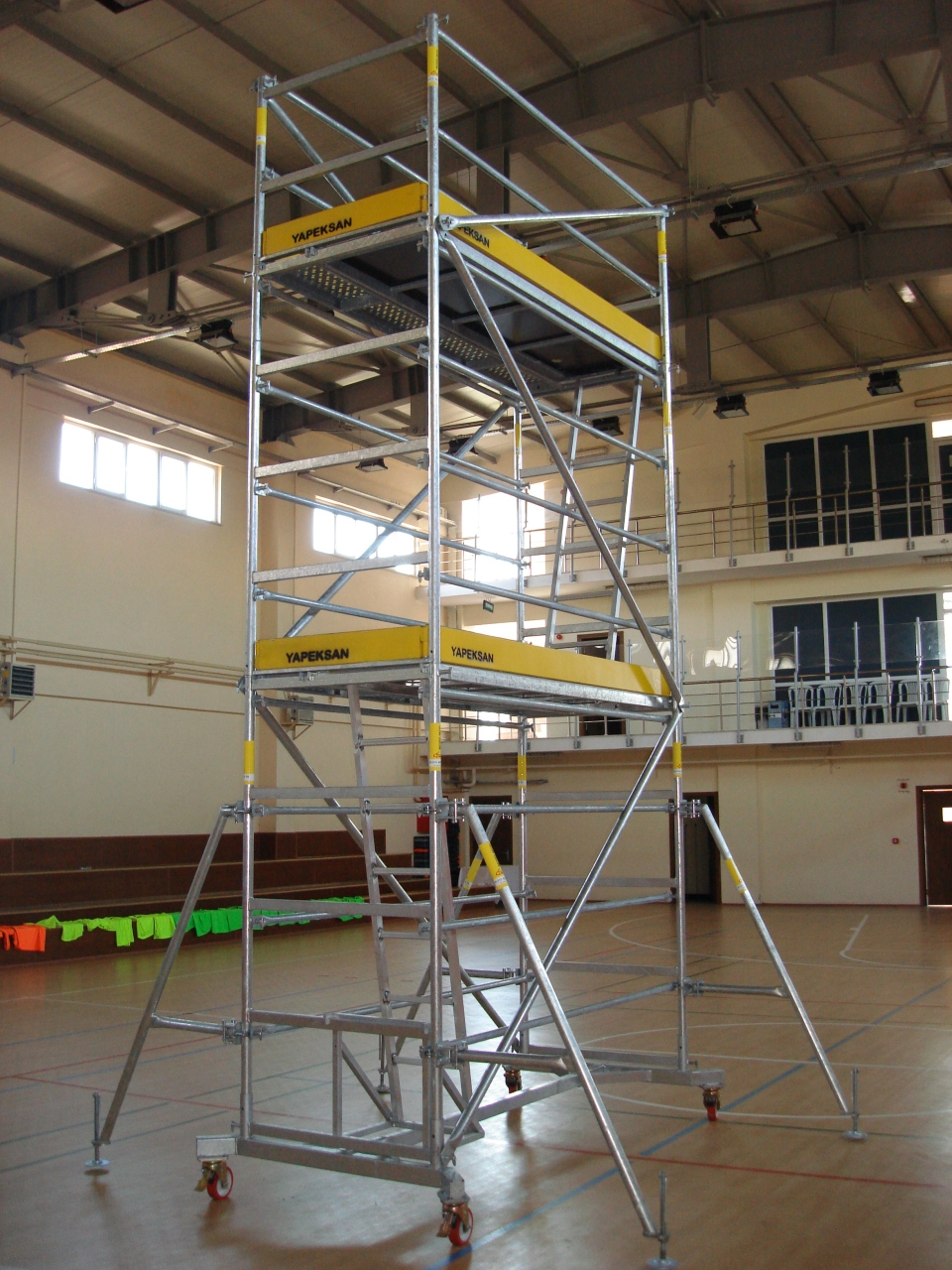

Mobilmod ST-135 mobil iskele sistemi 135 cm çalışma genişliğine sahip, TS EN 1004 standardına göre tasarlanmış ve belgelendirilmiş hareketli, tekerlekli çelik mobil iskele sistemidir.


Mobil iskele, çalışma alanı olarak yapıların hem dışında hem de içinde kullanılan hareketli (tekerlekli) iskele sistemidir. Tek bir çalışanın dahi yer değişimini rahatlıkla yapabileceği, oldukça pratik sistemlerdir. Mobil iskeleler çelik ve alüminyum malzemelerden üretilmektedir.


Çelik mobil iskeleler daha çok ağır yük gerektiren; duvar örme, mekanik tesisat döşeme, alçı, boya vb. işlerin tadilatlarında yaygın olarak kullanılmaktadır. Alüminyumdan üretilen mobil iskeleler ise daha çok montaj gerektiren hafif işlerde yaygın olarak kullanılmaktadır.


Sisteminin tekerlekli ve hareketli olması sayesinde iskelenin sürekli taşınabilmesi ile kullanım avantajları sağlamaktadır.


Mobil iskelenin taban elemanları ve payandalar sayesinde sistemin statik yapısını bozmadan iskeleyi konforlu bir şekilde hareket ettirme ve gezdirme avantajları sunmaktadır.



Mobilmod ST-135 | Çelik Mobil İskele Sistemi
H Tipi

Mobilmod ST-135 mobil iskele sistemi 135 cm çalışma genişliğine sahip, TS EN 1004 standardına göre tasarlanmış ve belgelendirilmiş hareketli, tekerlekli çelik mobil iskele sistemidir.


Mobil iskele, çalışma alanı olarak yapıların hem dışında hem de içinde kullanılan hareketli (tekerlekli) iskele sistemidir. Tek bir çalışanın dahi yer değişimini rahatlıkla yapabileceği, oldukça pratik sistemlerdir. Mobil iskeleler çelik ve alüminyum malzemelerden üretilmektedir.


Çelik mobil iskeleler daha çok ağır yük gerektiren; duvar örme, mekanik tesisat döşeme, alçı, boya vb. işlerin tadilatlarında yaygın olarak kullanılmaktadır. Alüminyumdan üretilen mobil iskeleler ise daha çok montaj gerektiren hafif işlerde yaygın olarak kullanılmaktadır.


Sisteminin tekerlekli ve hareketli olması sayesinde iskelenin sürekli taşınabilmesi ile kullanım avantajları sağlamaktadır.


Mobil iskelenin taban elemanları ve payandalar sayesinde sistemin statik yapısını bozmadan iskeleyi konforlu bir şekilde hareket ettirme ve gezdirme avantajları sunmaktadır.



Mobilmod ST-135 | Çelik Mobil İskele Sistemi
H Tipi

Mobilmod ST-135 mobil iskele sistemi 135 cm çalışma genişliğine sahip, TS EN 1004 standardına göre tasarlanmış ve belgelendirilmiş hareketli, tekerlekli çelik mobil iskele sistemidir.


Mobil iskele, çalışma alanı olarak yapıların hem dışında hem de içinde kullanılan hareketli (tekerlekli) iskele sistemidir. Tek bir çalışanın dahi yer değişimini rahatlıkla yapabileceği, oldukça pratik sistemlerdir. Mobil iskeleler çelik ve alüminyum malzemelerden üretilmektedir.


Çelik mobil iskeleler daha çok ağır yük gerektiren; duvar örme, mekanik tesisat döşeme, alçı, boya vb. işlerin tadilatlarında yaygın olarak kullanılmaktadır. Alüminyumdan üretilen mobil iskeleler ise daha çok montaj gerektiren hafif işlerde yaygın olarak kullanılmaktadır.


Sisteminin tekerlekli ve hareketli olması sayesinde iskelenin sürekli taşınabilmesi ile kullanım avantajları sağlamaktadır.


Mobil iskelenin taban elemanları ve payandalar sayesinde sistemin statik yapısını bozmadan iskeleyi konforlu bir şekilde hareket ettirme ve gezdirme avantajları sunmaktadır.

Mobilmod®
H Tipi Çelik Mobil İskele Sistemi



1- İSKELE YÜKSEKLİK TANIMLARI:

Ölçü  Tanım
Çalışma Platform Yüksekliği  Zeminden, iskelenin en üst katında yer alan platforma kadar olan yüksekliği ifade eder
 Toplam İskele Yüksekliği  Zeminden, iskelenin en üst korkuluk elemanının uç bölgesine kadar olan yüksekliği ifade eder
 Çalışma Alanı  Platformlara bağlı genişlik ve uzunluk alanını ifade eder. Aynı zamanda çalışma alanıdır.
 Toplam Taban Alanı  Payanda destek elemanları dahil iskelenin kapladığı toplam alanı ifade eder



İSKELE YÜKSEKLİK TANIMLARI



 İSKELE ÖLÇÜSÜ

Modeller Çalışma Alanı Genişliği
(cm) w1
Payanda Alanı
Genişliği
(cm) w3
Çalışma Alanı
Uzunluk
(cm) L
max.
Çalışma Yüksekliği
(cm) h1
max.
İ
skele Yüksekliği
(
cm) h2
MOBİLMOD 70 70  300 250
200
150
450 550
MOBİLMOD 100 100  335 250
200
150
650  750
MOBİLMOD 135 135  370 250
200
150
850  950
MOBİLMOD 200 200  440 250
200
150
1250 1350


3- TS EN 1004 MOBİL İSKELE STANDARDI

TS EN 1004 standardı, yüksekliği 2,5 m ile 12 m arasında sınırlandırılmış olan mobil iskele olarak tarif edilen iş iskelelerinin asgari güvenlik gerek ve şartlarının belirlendiği, Mobil İskelelere özgü bir standarttır. Mobil iskeleler her ne kadar kullanım amacı bakımından cephe iskelelerinden ayrılsa da tasarım itibariyle dış cephe iskeleleri ile benzer gösterdiklerinden dolayı TS EN 1004 standardının kimi maddelerinde dış cephe iskelelerinin tasarım şartlarının belirlendiği TS EN 12810-12811 standardına atıflarda bulunulmaktadır. TS EN 1004 Standardında: ‘`Prefabrik elemanlardan yapılmış seyyar erişim ve çalışma kuleleri`` olarak tarif edilen iskeleler; bu el kitabında Mobilmod Çerçeve Tip Mobil İskele Sistemleri olarak anılacaktır. Mobilmod Çerçeve Tip Mobil İskele Sistemleri TS EN 1004 standardının güvenlik ve tasarım kriterlerine göre dizayn edilmiştir ve bu şekilde üretimi yapılmaktadır. Mobilmod Çerçeve Tip Mobil İskele Sistemleri`nin TS EN 1004 standardına uygunluğu Türk Standartları Enstitüsü tarafından kontrol edilmiş, onaylanmış ve belgelendirilmiştir. Bu kullanıcı el kitabı TS EN 1004 standardının bir gerekliliği olarak kullanıcıya tarif edilen iskelelerin standarda uygun, güvenli bir şekilde kullanımı anlatmak amacıyla TS EN 1298 standardına uygun olarak hazırlanmıştır.



4- MALZEME ÖZELLİKLERİ

- İskele elemanlarının tamamında DIN 2394, TS EN 10305-3, TS EN 10219-1/2 normlarına uygun, S235JR yapısal çeliğinden (Min Akma Mukavemeti = 235 MPa) üretilmiş sanayi boruları ve profilleri kullanılmıştır.

- Sistemdeki çerçeve dikmeleri Ø48,3x3 mm, yatay elemanlar Ø34x2 mm, diyagonal elemanlar Ø42,4x2,5 mm ( Mobilmod 2001 için Ø34x2 mm ) kesitlerinde çelik sanayi borularından, çelik platformlar ise t = 1,5 mm et kalınlığında özel şekil verilmiş çelik sacdan imal edilmektedir.

- Kaynaklı birleşimler gazaltı kaynak yöntemiyle TS EN ISO 3834-3 METALİK MALZEMELERİN ERGİTME KAYNAĞI İÇİN KALİTE ŞARTLARI standardı kapsamında EN 9606-1 standardınca vasıflandırılmış sertifikalı kaynakçılar tarafından yapılmaktadır.

- İskele elemanları korozyona karşı TS EN ISO 1461 standardına uygun nitelikte “sıcak daldırma galvaniz” ile kaplanmıştır.

- İskelelerde EN 74-1 standardına uygun dövme çelik kelepçeler kullanılmaktadır.

- İskelelerin TSE tarafından onaylanan standart konfigürasyonlar dışında kullanılması durumunda mutlaka seçilen kurulum ve kullanım şekline göre sağlamlık ve dayanıklılık hesapları ile statik hesabı yapılmalı veya yaptırılmalıdır.

- İskelelerin en az 6 ayda bir periyodik kontrolleri ve bakımları yapılmalıdır.



5- YÜK SINIFI

Mobilmod İskele sistemi TS EN 12811-1 standardı çizelge 3’te verilen Yük Sınıfı 3’e göre tasarlanmış ve üretilmiştir.

- Çalışma alanı üzerindeki servis yükü 2 kN/m2 (200 kg/ m2) olarak kabul edilmiştir. İskele platformlarına 200 kg/m2 den daha fazla yük yüklenemez.

- Ayrıca 50 cm x 50 cm den daha küçük ölçülere sahip bir alana 150 kg’dan,

- 20 cm x 20 cm’den daha küçük ölçülere sahip bir alana 100 kg’dan fazla tekil yük uygulanamaz.

- Platformlardan sisteme aktarılan yüklerin diğer elemanlar tarafından güvenle taşınabileceği, kullanılan konfigürasyona göre statik hesap yapılarak doğrulanmalıdır.

Çelik platformlara yük sınıfı 3’ e ait tekil yükler, düzgün yayılı yük ve kısmı alan yükü en elverişsiz konumda uygulandığında platformların yaptığı max. sehim miktarı standart tarafından istenilen sınırlar içinde kalmaktadır.




6- KULLANIM ALANI:

Mobil iskele ya da diğer adı ile tekerlikli iskele sistemleri iç mekanlarda, montaj iskelesi olarak kullanılmaktadır. Mobil iskele sistemleri, elektrik tesisatı, havalandıra sistemleri, mekanik ve sıhhı tesistet döşemelerinde, tavan uygulamalarında vb her türlü iç ve dış mekanlarda belirli yüksekliğe kadar düz zeminlerde montaj iskelesi olarak kullanılmaktadır.

Yapeksan 2016 © Tüm Hakları Saklıdır
