Panomod® H Tipi |Güvenlikli Cephe İskelesi

Panomod® H Tipi |Güvenlikli Cephe İskelesi

Panomod® | H Tipi
Cephe İskelesi Sistemi


Panomod Güvenlikli İskele Sistemi TS EN 12810-1, TS EN 12810-2, TS EN 12811-1 ve TS EN 12811-2 standartlarına göre dizayn edilmiş ve üretilmiş TSE Belgesine sahip iskele sistemi.


Panomod iskele sistemi, cephe iskelesi olarak cephe uygulamalarında kullanılan çerçeve tipi güvenlikli iskele sistemidir. İş güvenliği konusunda son derece geliştirilmiş olan Panomod iskele sisteminde olası iş kazalarını önleyici tedbirler en üst düzeye çıkartılmıştır. Panomod çerçeve tip diğer adı ile H Tipi iskele sistemidir.

Sistemin Özellikleri:
» Sistemin her modülünde diz ve bel seviyesinde olmak üzere iki adet yatay (korkuluk) eleman bulunmaktadır.
» Her çalışma katında yan yana 2 adet sabit çelik platform kullanılmaktadır. Bu platformlar sistemde kilitli olarak çalışmaktadır, çalışma esnasında sistemden sökülmeleri mümkün değildir.

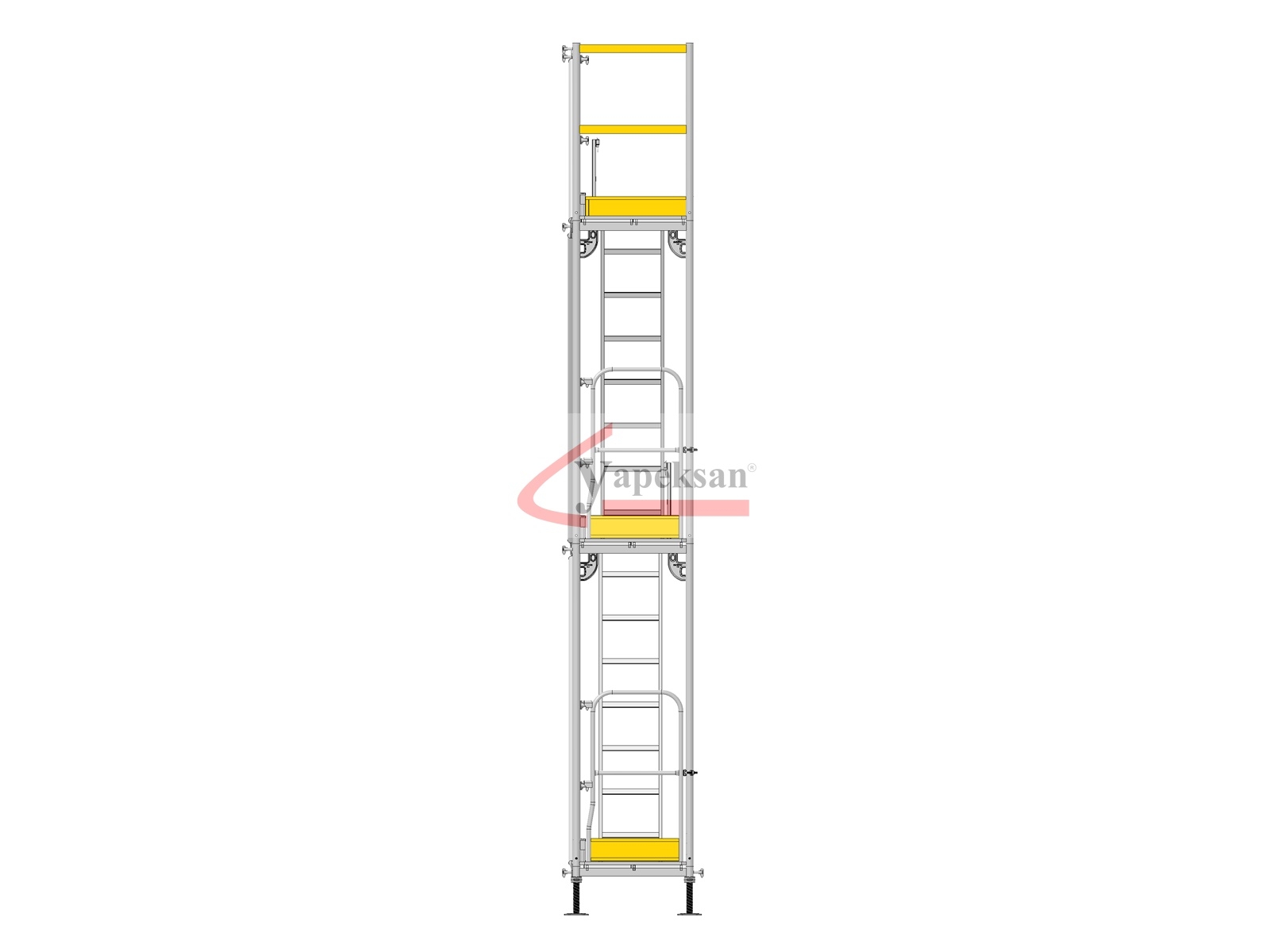

» Panomod iskele sisteminde kapaklı ve merdivenli çelik platformlar kullanılarak, çalışma katları arasında geçiş kolaylığı sağlanmaktadır.

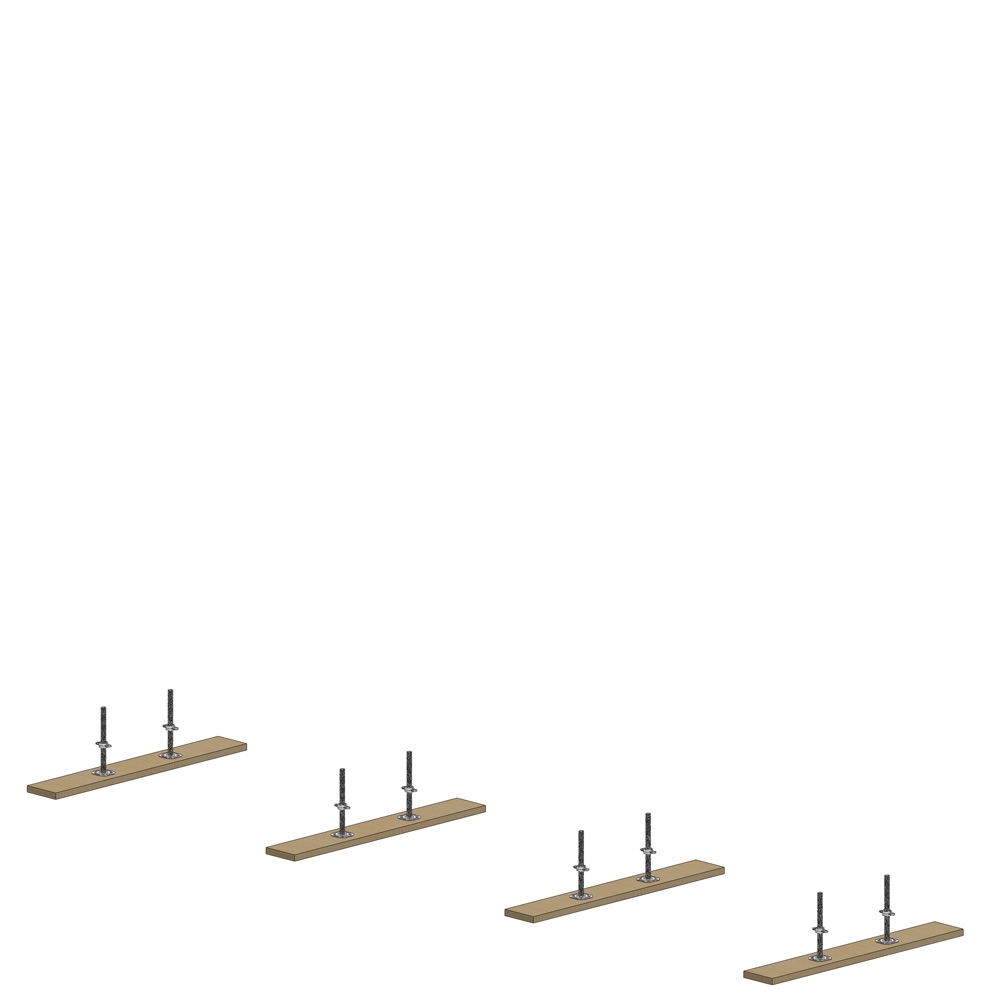

» Sistem, hassas yükseklik ayarı yapılabilen taban mesnetleri ile başlangıç ayakları üzerine kurulmaktadır.
» Güvenlik açısından kenar çerçevelerde yan korkuluk elemanları, çalışma platformlarından malzeme düşmesini engellemek için ise her modülde 15 cm yüksekliğinde çelik topukluk kullanılmaktadır.
» Sistem cepheye özel bağlantı elemanları yardımı ile sabitlenmektedir.
» Sistemde; çerçeveler Ø48,3x3 mm, yatay elemanlar Ø34x2 mm, diyagonal elemanlar ise Ø42,4x2,5 mm çelik sanayi borusundan imal edilmektedir.
» Sistemin tamamı TSE belgeli, mekanik uygunluk testleri yapılmış boru ve profillerden üretilmektedir.
» Kaynaklı birleşimler sertifikalı kaynakçılar tarafından gazaltı kaynağı ile yapılmaktadır.

Malzeme Özellikleri
İskele elemanlarının tamamında DIN 2394, TS EN 10305-3, TS EN 10219-1/2 normlarına uygun,  S235JR  Yapısal çeliğinden (Akma mukavemeti 235 MPa) üretilmiş sanayi boruları kullanılmıştır.

Yük sınıfı
Panomod İskele sistemi TS EN 12811-1 standardı çizelge 3’te verilen yük sınıfı 4’e göre dizayn edilmiştir. Çalışma alanı üzerindeki servis yükü 3 kN/m2 (300 kg/m2) olarak kabul edilmiştir. İskele platformlarına 300 kg/m2 den daha fazla yük yüklenemez. Ayrıca 50cmx50cm den daha küçük ölçülere sahip bir alana 300 kg dan, 20cmx20cm den daha küçük ölçülere sahip bir alana 100 kg dan fazla tekil yük uygulanamaz.

Kullanım Alanı:

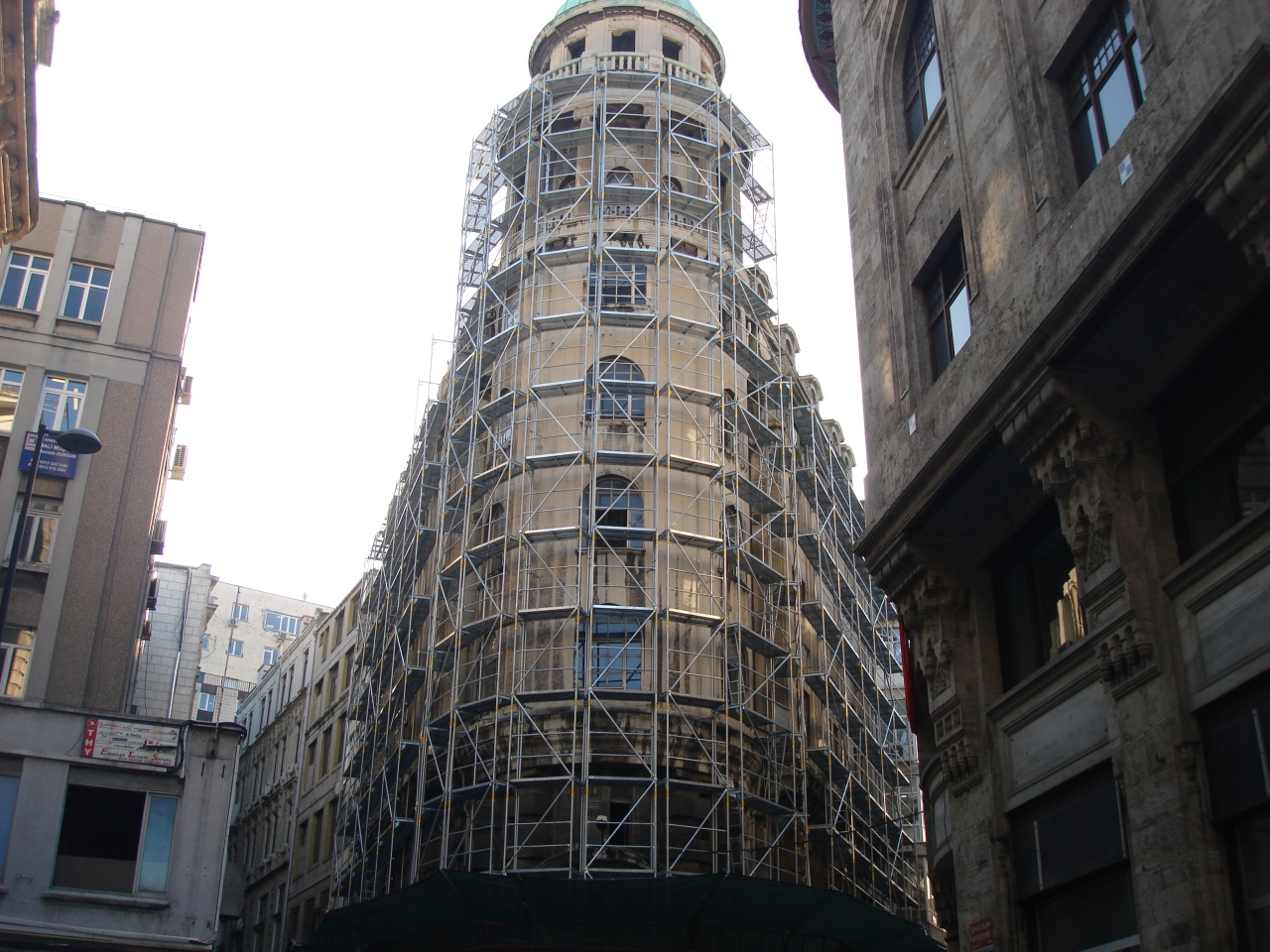

Binaların ısı yalıtım, boya, cephe kaplama , montaj vb. işlemlerde dış cephe iskelesi olarak kullanılmaktadır. Dış cephe iskeleleri; iş iskelesi (çalışma iskelesi) ve güvenlikli iskele olarak bilinmektedir.



cephe iskelesi  , güvenlikli iskele  , belgeli iskele  , iş güvenlikli iskele  , galvanizli iskeletse belgeli iskele

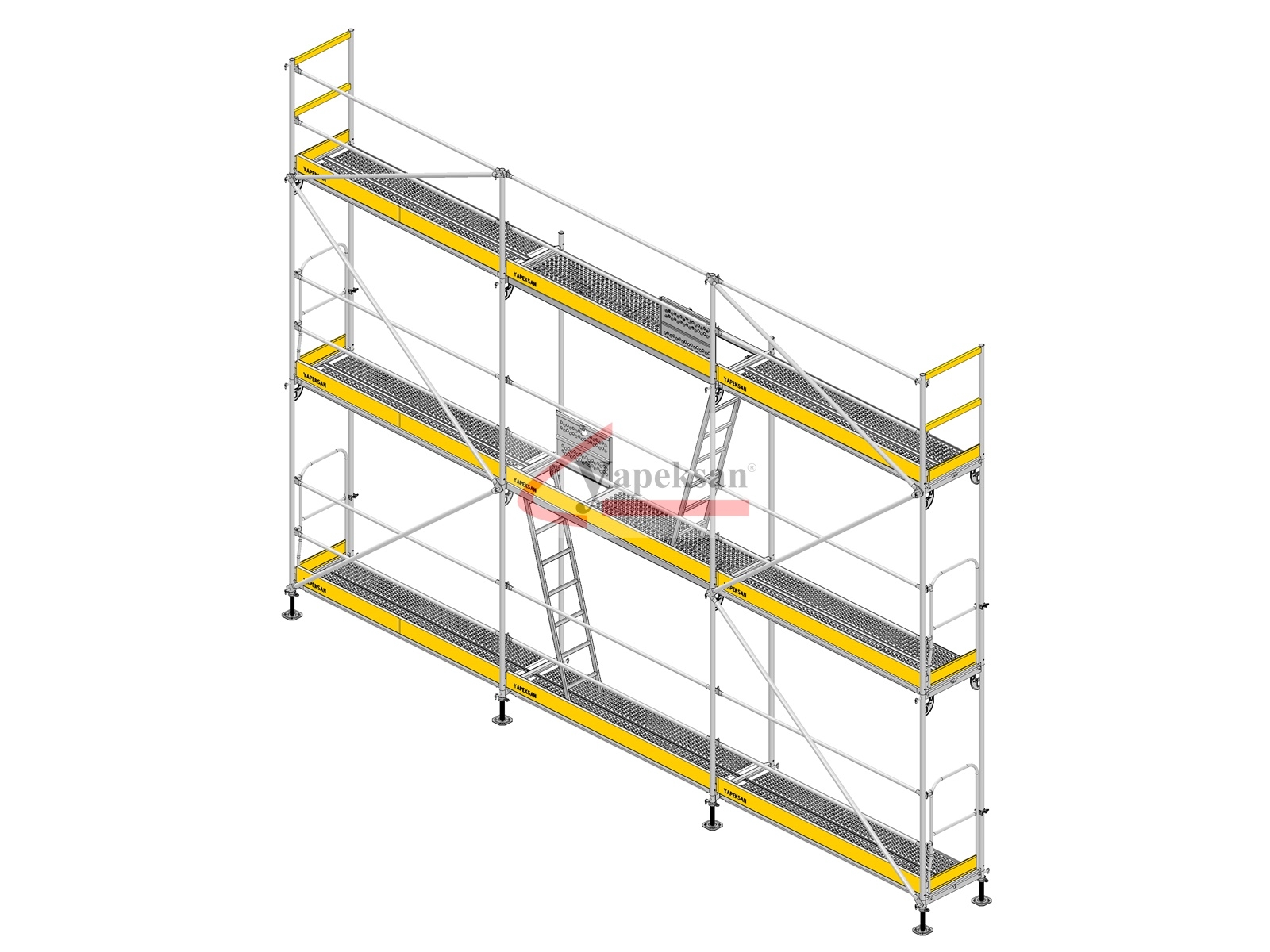

Sistem Elemanları Panomod İskele Sistemi Modülü

1. Çelik Çerçeve 700
2. Çelik Korkuluk Ayağı
3. Çelik Yatay Korkuluk
4. Çelik Diyagonal
5. Ayarlanabilir Taban Plakası
6. Çelik Başlangıç
7. Çelik Platform
8. Merdivenli Çelik Platform
9. Yan Korkuluk
10. Çelik Topukluk
11. Cephe Bağlantı
