Masamod® | H Tipi
Kalıp İskelesi Sistemi
Masamod® Çerçeve Tip Kalıp İskelesi, masa tipi kalıp iskelesi olarak ifade edilmektedir. Masamod

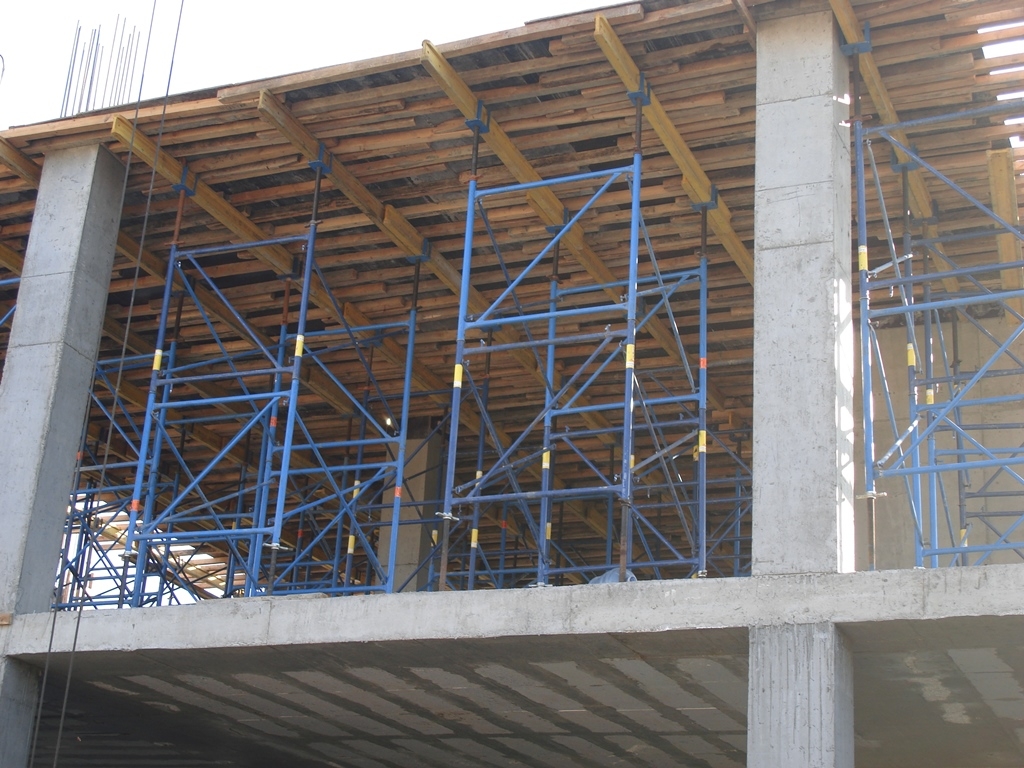

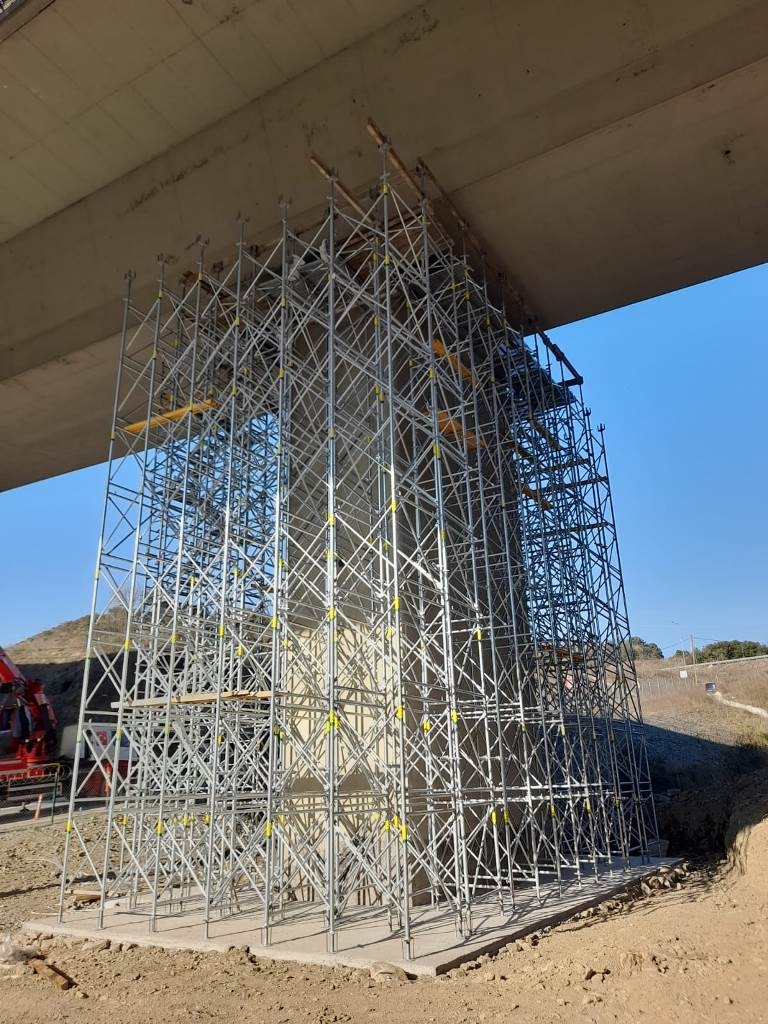

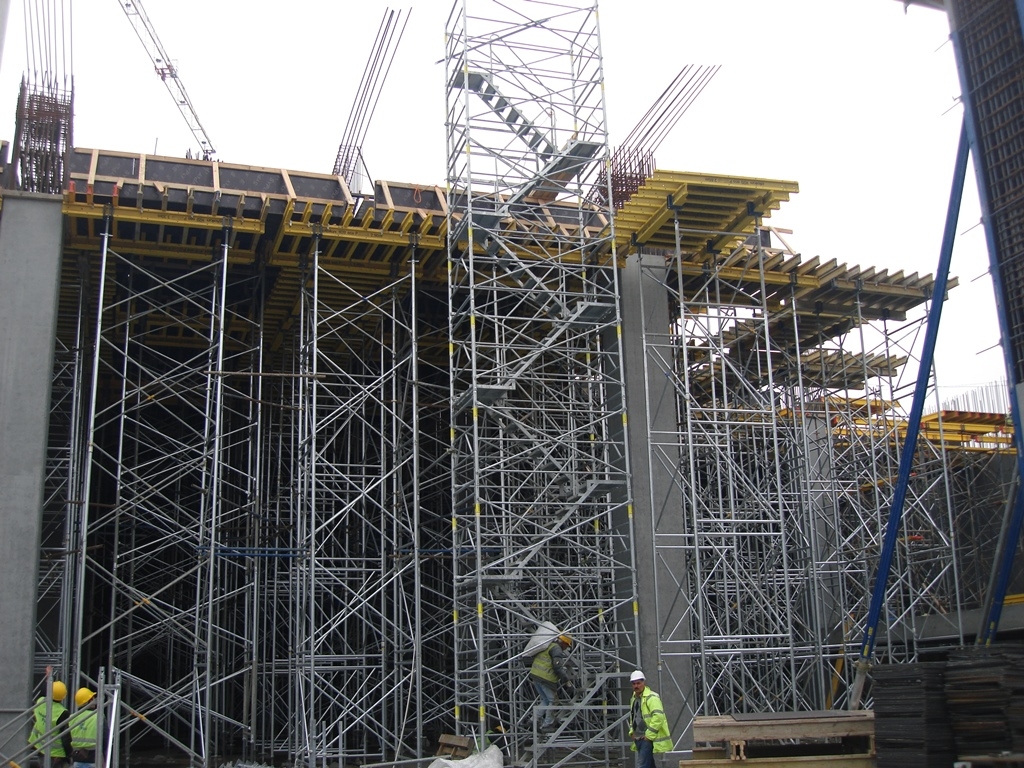

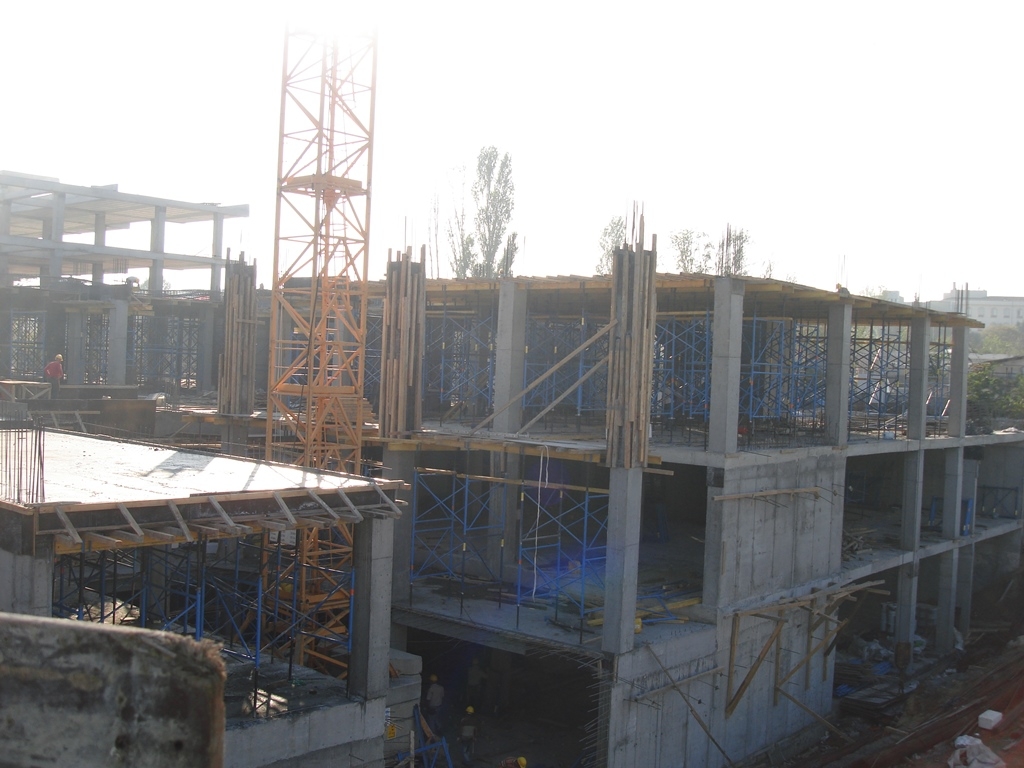

YAPEKSAN'ın çerçeve tip kalıp iskelesi ile ilgili bir sistem markasıdır. Masamod iskele sistemi genellikle kat yüksekliği fazla, döşeme kalınlığı büyük yapılarda kalıp altı desteği olarak kullanılmaktadır. Masamod iskele sistemi çerçeve sistemiyle, yatay ve çapraz elemanlarıyla oldukça rijit bir yapıya sahiptir.
Sistemin Özellikleri:
» Çerçeve düşey boruları projeye göre Ø60x3 mm veya Ø60x4 mm, yatay boruları Ø48x3 mm olarak üretilmektedir.
» Yatay ve çapraz elemanlar projeye göre Ø34x2,5 mm veya Ø38x2,5 mm borulardan üretilmektedir.
» Sistemin tamamında TSE belgeli, mekanik uygunluk testleri yapılmış borular kullanılmaktadır.
Malzeme Özellikleri:
» İskele elemanlarının tamamında DIN 2394, TS EN 10305-3, TS EN 10219-1/2 normlarına uygun, Fe37 Yapısal çeliğinden (Akma gerilmesi 235 MPa) üretilmiş sanayi boruları kullanılmıştır.
Malzeme kesit değerleri |
Çerçeve Düşey Taşıyıcı |
Dış Çap D (mm) |
60,3 |
Et Kalınlığı t (mm) |
3 |
Kesit Alanı A (cm2) |
5,4 |
Birim Ağırlık G (kg/m) |
4,24 |
Atalet Momenti I (cm4) |
22,22 |
Elastik muk. Mom. Wel (cm3) |
7,37 |
Atalet Yarıçapı ix (cm) |
2,03 |
Plastik Muk. Mom. Wpl (cm3) |
9,86 |
`Çerçeve 110 cm` Dikmelerinin Taşıma Kapasitesi
62 kN dur.
`Çerçeve 150 cm` Dikmelerinin Taşıma Kapasitesi
55 kN dur.
`Çerçeve 180 cm` Dikmelerinin Taşıma Kapasitesi
49 kN dur.

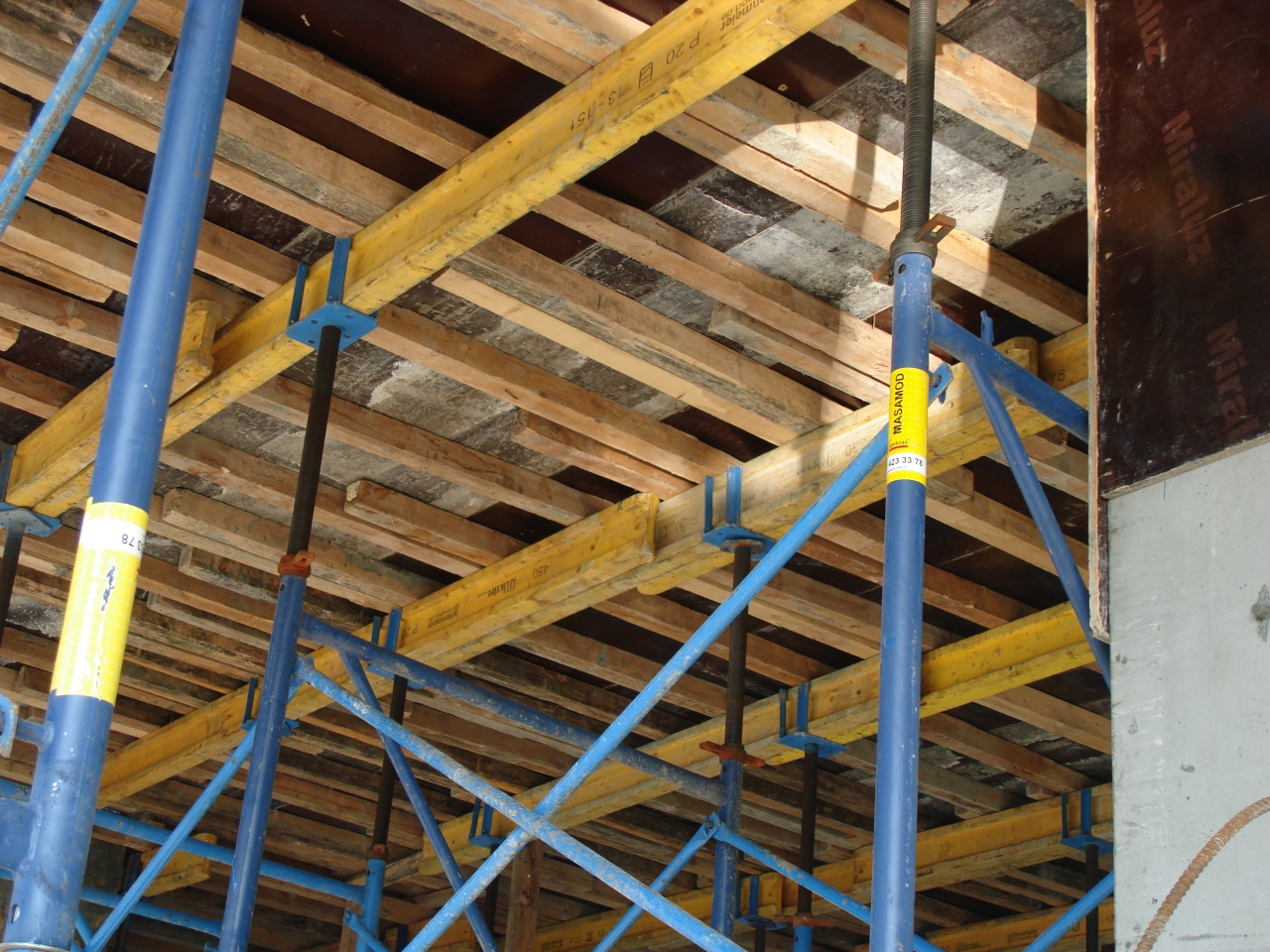

Masamod İskele Sistemi Modülü
1 - Çelik H Çerçeve
2 - Diyagonal Bağlantı Çubuğu
3 - Alt Ayar Mili
4 - Üst Ayar Mili
5 - Dört Yollu Başlık
6 - Çelik Birleştirme Elemanı
